产品介绍:

长盛CS9922G光伏绝缘耐压测试仪|耐压分析仪



CS9922G、CS9922G-1是专门针对光伏行业(太阳能电热水器、太阳能电池板、光伏发电系统等)进行设计的智能型程控安规交流耐压、直流耐压、绝缘电阻测试仪。直流耐压测试电流最小分辨率可达1nA,绝缘电阻最大可达50GΩ。

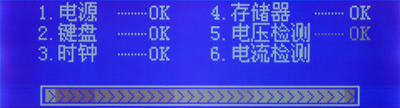

1、采用240*64绘图型液晶显示器显示,人性化的界面设计易于操作。

2、具有中、英文显示界面,可满足不同用户的不同需要。

3、恒压输出:输出电压的调整率在±1%范围内,避免因输入电源电压不稳及负载变化而使输出电压变化,测量结果不准确。

4、具有快速放电功能,测试仪能在直流测试完0.2s的时间内把被测试体及回路中的电放完,确保操作人员的安全。

5、具有直流测试开路侦测功能,可防止直流测试时因测试线脱落造成误判。

6、过零启动可防止被测试件损坏。

7、电压按时间梯度上升,寻找击穿点分析。

8、可设置电流上限报警及下限报警功能,防止因测试线脱落造成误判。

9、电流偏移功能可消除测试夹具的漏电流对测试结果的影响。

10、在测试过程中,可手动改变输出电压的大小。

11、具有真实电流测量功能。

12、具有电弧侦测测试功能。

13、具有GFI保护功能。

14、绝缘电阻具有自动换挡、手动换挡功能。

15、绝缘电阻具有量程保持功能,可提高工作效率。

16、可预先设置保存测试参数:可设置30个文件,每个文件可设置99个测试步。

17、具有键盘锁,保护测试参数不被操作人员修改。

18、前面板软件校准,不用打开即可进行参数校准。

19、标配PLC接口,选配RS232C、RS485、USB、GPIB接口。

1、安全防电墙及安全防护体系,可保护操作人员的安全、保证被测试件不被损坏。








2、由DDS产生标准正弦波,线性功放驱动输出,输出电压波形纯净、失真度小,优于2%。

3、快速的电压建立时间:

(1)交流输出电压的建立时间为126ms,直流输出电压的建立时间为60ms。

(2)步与步之间的时间最小为450ms。







4、输出交流电压频率范围为40.0Hz~400.0Hz,分辨率为0.1Hz;可作为高压变频源使用;是安规行业唯一具有频率连续可调的测试仪。

5、具有0.4ms 快速切断功能。

6、交流耐压测试电流最小分辨率为0.1uA,直流耐压测试电流最小分辨率为0.001uA;是安规行业唯一具有低电流分辨率的测试仪。

7、输出电压具有正常模式和梯度模式;正常模式是指设置多步输出电压测试时,前一步测试时间结束后,输出电压由设定值降为0后在输出下一步的输出电压。梯度模式是指设置对不输出电压测试时,前一步测试时间结束后,输出电压并不降为0,而是根据下一步的设置电压值直接调整到设定的电压输出。是安规行业内唯一具有两种输出电压模式的测试仪。







8、电流测量端可选择接地模式或浮地模式。接地模式是指电流测量端与机壳连接在一起,这种模式主要应用于测试系统中。浮地模式是指电流测量端悬浮,不与机壳连接在一起,这种模式应用于测量精度高的场合。

9、可自动把测试结果保存在测试仪内,便于用户查验测试结果;也可与RS232接口连接把测试测试结果导入到EXCEL表格中进行数据的统计、分析。

10、可设置电压上升时间、测试时间、电压下降时间及间隔时间。

11、PLC接口测试信号即可输出24V电平,亦可输出触点。

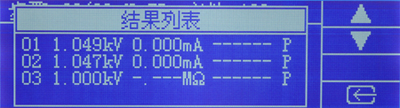

12、具有列表显示功能,当测试步骤大于2时,测试结束后,测试仪能自动显示每一步的测试结果。

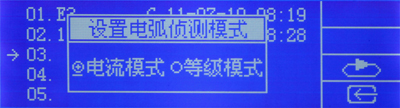

13、电弧侦测具有电流模式和等级模式两种。








PV模块及其电线电缆、连接器、整流器

IEC61215-2005、IEC61646-2008、IEC617302-2004、UL1703-2004





技术参数

型号
CS9922G
CS9922G-1
ACW
输出
电压
范围
0.050kV~5.000kV

精度
±(1.5%读值+5V)

分辨率
1V
最大输出功率
100VA(5.000kV/20mA)
500VA(5.000kV/100mA)
最大额定电流
20mA
100mA
下限电流范围
0~20mA,0=不判断下限
0~100mA,0=不判断下限
电流档位
200uA、2mA、20mA
200uA、2mA、20mA、100mA
输出波形
正弦波
输出波形失真度
≤2%(空载或纯阻性负载)
波峰因数
1.3~1.5
输出信号类型
DDS+功放
电压上升时间
0.3s~999.9s 0=电压上升时间关
测试时间
0.3s~999.9s 0=连续测试
电压下降时间
0.3s~999.9s 0=电压下降时间关
间隔时间
0.0s~999.9s 0=间隔时间关
输出电压模式
N模式、G模式
DCW
输出
电压
范围
0.050kV~6.000kV
精度
±(1.5%读值+5V)
分辨率
1V
最大输出功率
60W(6.000kV/10mA)
300W(6.000kV/50mA)
最大额定电流
10mA
50mA
电流档位
2uA、20uA、200uA、2mA、10mA
2uA、20uA、200uA、2mA、20mA、50mA
纹波系数
≤5%
放电时间
≤200ms
最大充电电流
10mA
50mA
电压上升时间
0.3s~999.9s 0=电压上升时间关
测试时间
0.3s~999.9s 0=连续测试
电压下降时间
0.3s~999.9s 0=电压下降时间关
间隔时间
0.3s~999.9s 0=间隔时间关
延时报警时间
0.3s~999.9s 0=延时报警时间关
输出电压模式
N模式、G模式
IR
输出电 压
范围
0.100kV~1.000kV

精度
±(1.5%读值+5V)

分辨率
1V
最大上限设定值
50.00GΩ
最大下限设定值
50.00GΩ
最小下限设定值
1MΩ
电压上升时间
0.3s~999.9s 0=电压上升时间关
测试时间
0.3s~999.9s 0=连续测试
间隔时间
0.0s~999.9s 0=间隔时间关
自动切换档位
可设置为开、关
放电时间
≤200ms
范围
0.050kV~5.000kV
0.050kV~6.000kV
精度
±(1.5%读值+5V)
分辨率
1V
显示数值
均方根值
测量
范围
AC
0 ~ 20mA
0 ~ 100mA

DC
0 ~ 10mA
0 ~ 50mA
分辨率
AC
200uA档:0.1uA,2mA档:1uA,20mA档:10uA

DC
2uA档:0.001uA,
20uA档:0.01uA,
200uA档:0.1uA,
2mA档:1uA,
10mA档:10uA
2uA档:0.001uA,
20uA档:0.01uA,
200uA档:0.1uA,
2mA档:1uA,
20mA、50mA档:10uA
测量精度
≥2mA为±(1.5%+5个字),<2mA为±(2%+5个字)
偏移功能
测试线及附件的的电流可以被减去。
测试模式
GND模式:RETURN端接机壳
FLOAT模式:RETURN端不接机壳
电阻表
测量范围
1MΩ~9999MΩ
分辨率
1MΩ~9.999MΩ:0.001MΩ,10MΩ~99.99MΩ:0.01MΩ,
100MΩ~999.9MΩ:0.1MΩ,1000MΩ~9999MΩ:1MΩ
10GΩ~50GΩ:10MΩ
精度
0.100kV~0.200kV:1MΩ~999MΩ ±5%,1000MΩ~3000MΩ ±10%
0.201kV~0.499kV:1MΩ~999MΩ ±5%,1000MΩ~5000MΩ ±10%
0.500kV~1.000kV:1MΩ~999MΩ ±5%,1000MΩ~9999MΩ ±10%
10000MΩ~50000MΩ ±15%
范围
0~999.9s
分辨率
0.1s
精度
±(0.1%+50ms)
