产品介绍:

长盛CS9919G极板短路测试仪|短路分析仪







CS9919G是专门针对光伏行业电池进行极板间短路测试的8路智能型测试仪。测试交流电流分辨率0.1uA,直流电流分辨率为1nA;测试精度为±1.5%。内建8路扫描矩阵,最多可设置99步,可一次设定进行扫描测试,操作简便。

1、采用240*64绘图型液晶显示器显示,人性化的界面设计易于操作。



2、具有中、英文显示界面,可满足不同用户的不同需要。

3、恒压输出:输出电压的调整率在±1%范围内,避免因输入电源电压不稳及负载变化而使输出电压变化,测量结果不准确。

4、具有快速放电功能,测试仪能在直流测试完0.2s的时间内把被测试体及回路中的电放完,确保操作人员的安全。

5、具有直流测试开路侦测功能,可防止直流测试时因测试线脱落造成误判。

6、过零启动可防止被测试件损坏。

7、电压按时间梯度上升,寻找击穿点分析。

8、可设置电流上限报警及下限报警功能,防止因测试线脱落造成误判。

9、电流偏移功能可消除测试夹具的漏电流对测试结果的影响。

10、在测试过程中,可手动改变输出电压的大小。

11、具有真实电流测量功能。

12、具有电弧侦测测试功能。

13、具有GFI保护功能。

14、可预先设置保存测试参数:可设置30个文件,每个文件可设置99个测试步。

15、具有键盘锁,保护测试参数不被操作人员修改。

16、前面板软件校准,不用打开即可进行参数校准。

17、标配PLC接口,选配RS232C、RS485、USB、GPIB接口。







1、安全防电墙及安全防护体系,可保护操作人员的安全、保证被测试件不被损坏。

2、由DDS产生标准正弦波,线性功放驱动输出,输出电压波形纯净、失真度小,优于2%。

3、快速的电压建立时间:

(1)交流输出电压的建立时间为126ms,直流输出电压的建立时间为60ms。

(2)步与步之间的时间最小为450ms。



4、输出交流电压频率范围为40.0Hz~400.0Hz,分辨率为0.1Hz;可作为高压变频源使用;是安规行业唯一具有频率连续可调的测试仪。

5、具有0.4ms 快速切断功能。

6、交流耐压测试电流最小分辨率为0.1uA,直流耐压测试电流最小分辨率为0.001uA;是安规行业唯一具有低电流分辨率的测试仪。

7、输出电压具有正常模式和梯度模式;正常模式是指设置多步输出电压测试时,前一步测试时间结束后,输出电压由设定值降为0后在输出下一步的输出电压。梯度模式是指设置对不输出电压测试时,前一步测试时间结束后,输出电压并不降为0,而是根据下一步的设置电压值直接调整到设定的电压输出。是安规行业内唯一具有两种输出电压模式的测试仪。



8、电流测量端可选择接地模式或浮地模式。接地模式是指电流测量端与机壳连接在一起,这种模式主要应用于测试系统中。浮地模式是指电流测量端悬浮,不与机壳连接在一起,这种模式应用于测量精度高的场合。

9、可自动把测试结果保存在测试仪内,便于用户查验测试结果;也可与RS232接口连接把测试测试结果导入到EXCEL表格中进行数据的统计、分析。

10、可设置电压上升时间、测试时间、电压下降时间及间隔时间。

11、PLC接口测试信号即可输出24V电平,亦可输出触点。

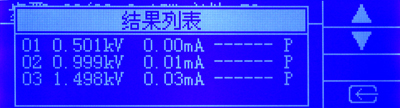

12、具有列表显示功能,当测试步骤大于2时,测试结束后,测试仪能自动显示每一步的测试结果。

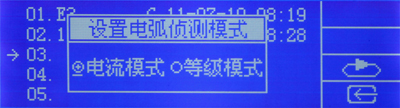

13、电弧侦测具有电流模式和等级模式两种。





PV模块及其电线电缆、连接器、电池、整流器



IEC61215-2005、IEC61646-2008、IEC617302-2004、UL1703-2004;







技术参数

耐压测试
型号
输出电压
测试电流
精确度
测试时间
频率
电弧侦测
CS9919G
(0.050~5.000)kV(AC)
(0.050~6.000)kV(DC)
(5.0uA~20.00)mA(AC)
(0.010uA~10.00)mA(DC)
±(1.5%+2count)
(0.0~999.9)s
(40.0~400.0)Hz
(0~20.00)mA(AC)
(0~10.00)mA(DC)
CS9914G
(0.050~5.000)kV(AC)
(0.050~6.000)kV(DC)
(5.0uA~100.00)mA(AC)
(0.010uA~50.00)mA(DC)
±(1.5%+2count)
(0.0~999.9)s
(40.0~400.0)Hz
(0~100.00)mA(AC)
(0~50.00)mA(DC)
外型尺寸
宽×高×深=355mm×133mm×455mm
