长盛CS9914BX程控耐压测试仪|耐压分析仪





CS9914AX、CS9914BX是安规行业第一款精密可变频耐压测试仪，输出交流电压的频率范围为40.0Hz～400.0Hz,分辨率为0.1Hz。输出电压采用硬件反馈，高速MCU控制技术，输出电压稳压率范围在1%以内，使其不但可作为耐压测试仪使用，而且可以当做可变频高压源使用。正常输出模式和梯度输出模式使其可以作为生产线检验用耐压测试仪，而且还可以使其用作分析仪使用。变压器容量最大为500VA,可满足UL1004中的23.4.2对变压器容量的要求。

1、采用240*64绘图型液晶显示器显示，人性化的界面设计易于操作。

2、具有中、英文显示界面，可满足不同用户的不同需要。

3、恒压输出：输出电压的调整率在±1%范围内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。

4、具有快速放电功能，测试仪能在直流测试完0.2s的时间内把被测试体及回路中的电放完，确保操作人员的安全。

5、具有直流测试开路侦测功能，可防止直流测试时因测试线脱落造成误判。

6、过零启动可防止被测试件损坏。

7、电压按时间梯度上升，寻找击穿点分析。

8、可设置电流上限报警及下限报警功能，防止因测试线脱落造成误判。

9、电流偏移功能可消除测试夹具的漏电流对测试结果的影响。

10、在测试过程中，可手动改变输出电压的大小。

11、具有真实电流测量功能。

12、具有电弧侦测测试功能。

13、具有GFI保护功能。

14、可预先设置保存测试参数：可设置30个文件，每个文件可设置99个测试步。

15、具有键盘锁，保护测试参数不被操作人员修改。

16、前面板软件校准，不用打开即可进行参数校准。

17、标配PLC接口，选配RS232C、RS485、USB、GPIB接口。

1、安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏。

2、由DDS产生标准正弦波，线性功放驱动输出，输出电压波形纯净、失真度小，优于2%。

3、快速的电压建立时间：

（1）交流输出电压的建立时间为126ms,直流输出电压的建立时间为60ms。

（2）步与步之间的时间最小为450ms。















4、输出交流电压频率范围为40.0Hz～400.0Hz,分辨率为0.1Hz；可作为高压变频源使用；是安规行业唯一具有频率连续可调的测试仪。

5、具有0.4ms 快速切断功能。

6、交流耐压测试电流最小分辨率为0.1uA，直流耐压测试电流最小分辨率为0.001uA；是安规行业唯一具有低电流分辨率的测试仪。

7、输出电压具有正常模式和梯度模式；正常模式是指设置多步输出电压测试时，前一步测试时间结束后，输出电压由设定值降为0后在输出下一步的输出电压。梯度模式是指设置对不输出电压测试时，前一步测试时间结束后，输出电压并不降为0，而是根据下一步的设置电压值直接调整到设定的电压输出。是安规行业内唯一具有两种输出电压模式的测试仪。



8、电流测量端可选择接地模式或浮地模式。接地模式是指电流测量端与机壳连接在一起，这种模式主要应用于测试系统中。浮地模式是指电流测量端悬浮，不与机壳连接在一起，这种模式应用于测量精度高的场合。

9、可自动把测试结果保存在测试仪内，便于用户查验测试结果；也可与RS232接口连接把测试测试结果导入到EXCEL表格中进行数据的统计、分析。

10、可设置电压上升时间、测试时间、电压下降时间及间隔时间。

11、PLC接口测试信号即可输出24V电平,亦可输出触点。

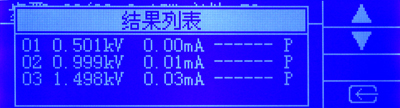

11、具有列表显示功能，当测试步骤大于2时，测试结束后，测试仪能自动显示每一步的测试结果。

12、电弧侦测具有电流模式和等级模式两种。

1、元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、PCB线路板、高压电容





2、家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等

3、绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘鞋、绝缘橡胶手套等

4、仪器仪表：示波器、信号发生器、直流电源、开关电源等

5、照明电器：镇流器、道路灯、舞台灯、手提灯等各类灯具

6、电动电热器具：电钻、手枪钻、切割机、打磨机、研磨机、电焊机等

7、电线电缆：高压线、光缆、电缆、硅橡胶电缆等

8、电机：旋转电机等

9、办公设备：电脑、 验钞机、打印机、复印机等





IEC60335、GB4706.1、UL60335 家用和类似用途电器的安全 第一部分：通用要求

UL60590、GB4943、IEC60590 信息技术设备

UL60065、GB8898、IEC60065 音频、视频及相似电子器械安全要求

IEC61010、GB4793.1 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求

UL1004 电动机



技术参数



型号 CS9914AX CS9914BX ACW 输出 电压 范围 0.050kV～5.000kV 精度 ±（2％读值+5V） 分辨率 1V 最大输出功率 500VA（5.000kV/100mA） 最大额定电流 100mA 下限电流范围 0～100mA,0=不判断下限 电流档位 200uA、2mA、20mA、100mA 输出波形 正弦波 输出波形失真度 ≤2%（空载或纯阻性负载） 波峰因数 1.3～1.5 输出信号类型 DDS+功放 电压上升时间 0.3s～999.9s 0=电压上升时间关 测试时间 0.3s～999.9s 0=连续测试 电压下降时间 0.3s～999.9s 0=电压下降时间关 间隔时间 0.0s～999.9s 0=间隔时间关 输出电压模式 N模式、G模式 DCW 输出 电压 范围 0.05kV～6.000kV 精度 ±（2％读值+5V） 分辨率 1V 最大输出功率   300W（6.000kV/50mA） 最大额定电流   20mA 电流档位   2uA、20uA、200uA、2mA、20mA、50mA 纹波系数   ≤5% 放电时间   ≤200ms 最大充电电流   20mA 电压上升时间   0.3～999.9s 0=电压上升时间关 测试时间   0.3～999.9s 0=连续测试 电压下降时间   0.3～999.9s 0=电压下降时间关 间隔时间   0.0～999.9s 0=间隔时间关 延时报警时间   0.3～999.9s 0=延时报警时间关 输出电压模式   N模式、G模式 电 压 表 范围 0.050kV～5.000kV（AC） 0.050kV～6.000kV（DC） 精度 ±（2％读值+5V） 分辨率 1V 显示数值 均方根值 电 流 表 测量 范围 AC 0 ～ 100mA 0 ～ 100mA DC   0 ～ 50mA 分辨率 AC 200uA档：0.1uA,2mA档：1uA,20mA档：10uA ,100mA（50mA）:10uA DC 2uA档：0.001uA， 20uA档：0.01uA, 200uA档：0.1uA, 2mA档：1uA, 20mA档：10uA   2uA档：0.001uA， 20uA档：0.01uA, 200uA档：0.1uA, 2mA档：1uA, 20mA档：10uA 100mA档：10A 测量精度 ≥2mA为±（2%+5个字），<2mA为±（3%+5个字） 偏移功能 测试线及附件的的电流可以被减去。 测试模式 GND模式：RETURN端接机壳 FLOAT模式：RETURN端不接机壳 计 时 器 范围 0～999.9s 分辨率 0.1s 精度 ±（0.1%+50ms）

名称 型号 图片 类型 描述 程控高压测试棒 CS26009-1 标配 1个，可单独购买 程控高压测试夹 CS26009-2 标配 1个，可单独购买 程控电流测试夹 CS26009-3 标配 1个，可单独购买 电源线 CS26031-1 标配 1个，可单独购买 数据连接线 CS26023-1 选配 1个，可单独购买
